Ошибка высокое давление в тнвд

Что означает ошибка P0088

Ошибка P0088 является общим кодом ошибки, который указывает на то, что модуль управления двигателем (ECM) обнаружил неисправность в системе подачи топлива. Данная ошибка появится, если ECM автомобиля получит от датчика давления топлива сигнал, указывающий на слишком высокое давление топлива. При появлении ошибки P0088 на приборной панели автомобиля загорится индикатор Check Engine, указывающий на наличие неисправности. Также ECM переведет автомобиль в аварийный режим во избежание дальнейшего повреждения. Автомобиль будет оставаться в данном режиме до тех пор, пока ошибка не будет устранена.

Ремонт регулятора давления топлива

После того как будет завершена диагностика системы и проведен осмотр уплотнительного кольца, из штуцера выворачивается зонтик. Отвернуть его можно при помощи металлического колпачка вентиля. К штуцеру после этого подключается шланг манометра, затем вся конструкция крепится при помощи хомутов. Замеры давления проводятся только при запущенном двигателе. Стандартные показатели давления должны составлять 2,9-3,3 кг/см 2 . Затем от регулятора давления топлива аккуратно отсоединяется шланг, при этом фиксируются показания манометра: давление должно увеличиться до 70 кПа с 20 кПа.

Регулятор давления топлива меняется в том случае, если показатели остаются слишком низкими или равными нулю. Замена данной детали не представляет собой ничего сложного: ее можно произвести своими силами в обычном гараже. Перед началом процедуры из системы питания двигателя стравливается все давление. Для этого откручивается гайка, крепящая топливную трубку, после чего выкручиваются болты, которыми к топливной рейке крепится сам регулятор на большинстве автомобилей с инжекторными двигателями.

В дальнейшем из отверстия в топливной рейке аккуратно вынимается штуцер регулятора, после чего полностью демонтируется РДТ. Перед этим полностью отключается топливная трубка. Последний этап — монтаж в рампу нового либо исправного регулятора, после чего посредством манометра проверяется работоспособность и исправность всей топливной системы.

Перед установкой нового регулятора давления топлива специалисты рекомендуют промазывать уплотнительные кольца бензином: это облегчит монтаж новой детали. Аналогичную процедуру выполняют и при замене самих уплотнительных колец.

Сегодня поговорим про регулятор давления топлива, механическое устройство которое незаслуженно обделено вниманием.

В народе его называют обратный клапан или перепускной клапан. Обычно при проблемах с двигателем как то: недостаточная мощность нестабильные холостые, плохой завод, дёрганье двигателя на него или обращают внимание в последнюю очередь либо просто игнорируют. И зря, потому что в работе двигателя это один из самых важных элементов.

Вот мы и поговорим об «обратном клапане». Регулятор давления топлива (в обыденной жизни мы все, наверное, называем его «обратный клапан» или «перепускной клапан», потому что он перепускает топливо обратно в бак, в количестве зависящем от режима работы двигателя), установлен на топливной «рейке» и предназначен для поддержания постоянного давления топлива на входе в форсунки при различных режимах работы двигателя и при разном разрежении во впускном коллекторе. Регулятор представляет собой мембранный клапан. С одной стороны на мембрану действует давление топлива, а с другой — усилие пружины и давление воздуха из впускного коллектора, с которым регулятор соединен шлангом. Чем больше абсолютное давление (т.е. чем меньше разрежение) воздуха во впускном коллекторе (т.е. чем больше нагрузка на двигатель), тем больше давление топлива. При уменьшении нагрузки на двигатель, когда давление топлива превышает суммарное усилие от пружины и от давления воздуха, клапан регулятора открывается на большую величину и избыток топлива по сливной магистрали возвращается в топливный бак. Говоря образно, «обратный клапан» служит только для того, что бы поддерживать одну и туже разницу давлений, прикладываемых к форсунке со стороны впускного коллектора и со стороны топливной магистрали. ECU. «Не держит», что означает его полную «открытость», то есть топливо, закачиваемое топливным насосом, проходит через клапан и топливную рейку свободно, почти нигде и ничем не задерживаясь, и спокойно по магистрали «обратки» сливается в топливный бак. Это состояние вызывает пониженное давление в топливной системе. «Клинит», «подклинивает» — в этом случае клапан работает «пьяным швейцаром в ресторане»: «хочу пущу, а захочу – и не пущу!». В этом случае топливо, попавшее в топливную рейку, «утыкается» в клапан, и так как ему деваться некуда (а насос сзади продолжает создавать давление), то оно начинает искать выход, … А иногда, когда клапану «захочется»- оно резво струится в бак по совершенно открытой магистрали и никто не может предугадать, когда все это случится. « Мертвый» — понятно, означает: клапан в этом состоянии подобен бронированным дверям в банке – стоит на пути топлива и совсем не пропускает его в бак, ни при каких условиях. Как следствие, при описанной неисправности давление в топливной системе значительно возрастает. Когда клапан «не держит», топливо, закачанное топливным насосом почти свободно циркулирует по машине. Топливный насос — топливный фильтр — топливная рейка — и обратно в бак. Представим происходящее: в топливной рейке пониженное давление топлива, не смотря на то, что топливный насос работает исправно.

Как механик диагностирует ошибку P0088?

При диагностировании данной ошибки механик выполнит следующее:

• Подключит сканер OBD-II к диагностическому разъему автомобиля
• Считает все сохраненные данные и коды ошибок, чтобы выяснить, когда и при каких обстоятельствах появилась ошибка
• Очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P0088 снова
• Если код ошибки появится снова, визуально осмотрит топливопроводы, топливную рампу, внешний топливный фильтр и регулятор давления топлива
• Если с вышеуказанными компонентами все в порядке, измерит давление топлива на топливной рампе
• Сравнит полученное значение со значением, указанным в технических условиях производителя, а также с показаниями, которые датчик давления топлива передает на ECM автомобиля

Расположение регулятора в топливной рейке

Одна из самых распространенных схем размещения: регулятор давления топлива ВАЗа располагается на топливной рейке. Принцип работы элемента заключается в нагнетании горючего по магистрали из топливного бака посредством топливного насоса. На регулятор оказывает давление горючее. Сам РДТ состоит из двух отдельных полостей-камер, разделенных мембраной: камеры для топлива и пружинной камеры. Сквозь специальные отверстия для впуска в регулятор поступает топливо, которое оказывает давление на мембрану с одной стороны; с другой на нее давит пружина и давление впускного коллектора. Если топливо оказывает большее давление, чем усилие пружины и впускное давление, то регулятор открывается, благодаря чему в «обратку» сбрасывается часть топлива. Излишки горючего направляются обратно в топливный бак по обратной магистрали.

Частые ошибки при диагностировании кода P0088

• Наиболее распространенной ошибкой при диагностировании кода P0088 является несоблюдение процедуры диагностирования, установленной производителем автомобиля, что приводит к поспешной замене исправных компонентов системы.
• Также ошибкой является пренебрежение проверкой топливопроводов на предмет засорения и наличия повреждений.
• Перед заменой каких-либо компонентов необходимо выполнить тщательное диагностирование и рассмотреть все возможные причины возникновения ошибки.

Комплект для ремонта форсунок.

Комплект для ремонта форсунок.
Комплект для ремонта форсунок.

Уже в режиме прокрутки коленвала стартером ТНВД создает пусковое давление 350–400 бар. На минимальных оборотах холостого хода — до 500–600 бар, а при максимальной нагрузке — до 1300–1500 бар. Есть насосы с давлением и до 2000 бар. Его величину задает регулятор, расположенный на корпусе ТНВД либо на рампе и подчиненный электронному блоку управления двигателем. Выдавая команды, ЭБУ опирается на сигналы датчика давления в рампе.

По трубкам высокого давления топливо подается к форсункам, открывающимся под действием электрического сигнала. Есть два варианта конструкции — электромагнитная либо с пьезоэлементом. Первая поначалу не отличалась быстродействием, что и вынудило конструкторов искать альтернативу. В пьезофорсунке напряжение подается на пьезокристалл, который мгновенно расширяется. Золотник сжимает пружину, игла форсунки открывает путь топливу — и оно впрыскивается в камеру сгорания. Впрочем, конструкторы продолжают совершенствовать и электромагнитные устройства, — на современных двигателях успешно работают оба варианта.

Дополнительные комментарии для устранения ошибки P0088

Ошибка P0088 является довольно серьезной, так как при ее появлении могут возникнуть проблемы с управляемостью автомобиля. Двигатель автомобиля может внезапно заглохнуть и больше не запуститься, что, в свою очередь, может привести к возникновению опасных ситуаций на дороге. При обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

При диагностировании данной ошибки потребуется манометр для измерения давления топлива. Он необходим для измерения давления топлива на топливной рампе и последующего сравнения полученного значения со значением, указанным в технических условиях производителя, а также с показаниями, которые датчик давления топлива передает на ECM автомобиля. Это поможет выяснить, работает ли датчик давления надлежащим образом.

Диагностика регулятора давления топлива

По своим симптомам неисправность РДТ во многом схожа с неполадками топливного фильтра или бензонасоса. Стоит сразу отметить, что если во время диагностики топливной системы были обнаружены неисправности именно РДТ, то оптимальным выходом из ситуации станет замена регулятора давления топлива. Объясняется это тем, что замена отдельных частей, промывка и очистка устройства не вернут ему полноценной работоспособности. Учитывая то, что стоимость РДТ очень даже доступна и приемлема, то ремонт регулятора давления топлива просто нецелесообразен.

Провести диагностику РДТ своими руками можно одним из самых простых и эффективных способов: проверить в топливной системе давление горючего. Осуществляется это при помощи манометра. Замеряется оно на холостом ходу двигателя; манометр подключается параллельно с вакуумным шлангом между штуцером и топливным шлангом.

Произведенные замеры показывают колебания давления в системе. Оно должно увеличиваться, находясь при этом в пределах от 0,3 до 0,7 Бар. Если подобных показателей не было выявлено, то необходимо переподключить шланг регулятора давления топлива и повторно использовать манометр. Пробка штуцера отворачивается для измерения давления топлива в торцевой части топливной рампы. В пробке имеется специальное уплотнительное кольцо: необходимо проверить его на целостность — оно не должно быть эластичным. Если на нем все же имеются дефекты, то оно меняется либо по отдельности, либо совместно с пробкой.

Turbo-Union › Блог › Проблемы с давлением топлива (продолжение) . Разбираем частные случаи …

Введение . Появилась возможность обсудить одно любопытное ответвление проблем с подачей топлива на автомобилях концерна VAG, однако по трудоемкости лечения очень хочется надеется, что этот частный случай на Тигуане (аналог Q3 между прочим )) не перейдет на другие модели концерна VAG (имеется ввиду конструкция узла) . Итак приступим . Знакомимся . Тигуан 2012 года, пробег – 40 000 км ( изначально случай стал мне интересен именно из-за такого малого пробега ) . Машина достаточно свежая, следов вмешательства не обнаружено, да и владелец зарекомендовал себя весьма аккуратным человеком судя по проведенным работам и их периодичностью, вплоть до документов с АЗС (понятно кому эти чеки понадобились — «умным немцам « наверное . ))По неисправности можно сказать следующее .Подергивания автомобиля при разгоне после длительного прогрева в « пробках « при посещении ремонтных организаций, разумеется сначала связывалось с пропусками воспламенения (катушки, свечи), а потом ассоциировались с ДСГ (здесь логика не понятна), но признаков общепризнанных проблем с нею не было обнаружено, в аварийный режим ЭБУ ДВС не переходил, мотор устойчиво раскручивался на всем диапазоне оборотов, более того, неисправность далеко не всегда устойчиво проявлялась, как обычно решительных шагов в решении такого рода проблемы предпринято не было, но случай интересный, трудно пройти мимо . Опросив неисправности средствами штатной диагностики Vas 5061B получаем такую картину .
Первые ошибки мы игнорируем потому, что они вполне могут быть следствием несколько другой причины (см.далее)). Очевидно, надо анализировать две последние ошибки и именно в связке . Тут мы касаемся той самой «вроде знакомой картины» и нам понадобится короткий экскурс в историю, что-бы слово «механическая» нас не сбивала . Итак, вспоминаем ременной 2.0 TFSi и конструкцию «виновника « возникновения подобной ошибки тогда

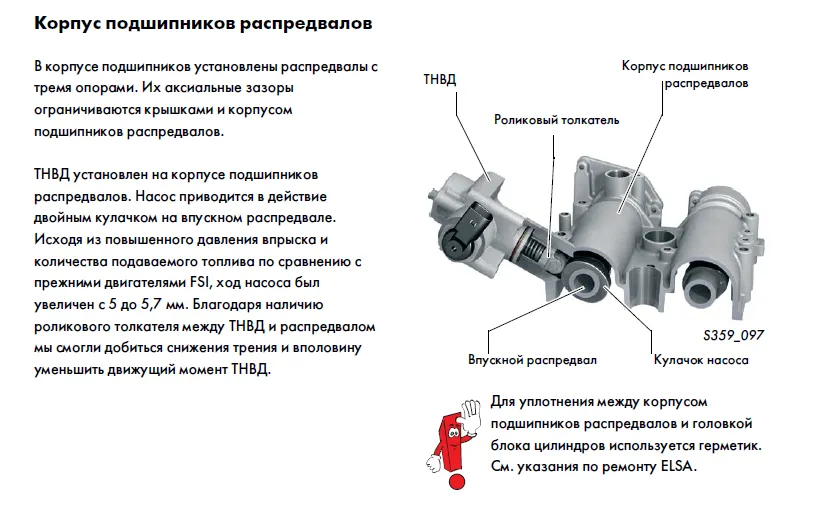

Давление в контуре высокого давления топлива регулируется электроклапаном установленным непосредственно на ТНВД, сам насос создает давление механически, более того проблемы выхода из строя ТНВД на этом типе ДВС хорошо известно, так и тянет связать «общие» точки соприкосновения старого и нового моторов . Однако здесь и кроется главная ошибка . Давайте анализировать графу «Дано» в задаче))А именно . «в аварийный режим ЭБУ ДВС не переходил, мотор устойчиво раскручивался на всем диапазоне оборотов «, но при проблемах с ТНВД (а именно по механической неисправности) на моторах 2.0 TFsi 2006 года, например, неминуемо проявлялся аварийный режим, в котором физически выше 3000об/мин «раскрутить» мотор невозможно, а здесь явление явно временное, и на автомобиле «неисправность далеко не всегда устойчиво проявлялась «… Да. Непонятно . Однако вспомним конструкцию системы впрыска 2.0 TFsi 2006 .

Значит проблемы которые ЭБУ ДВС может определить уже на 1.8Tsi НЕ ИМЕЮЩЕГО датчика низкого давления топлива как неисправность узлов контура высокого давления вполне могут быть следствием проблем контура низкого давления

! Ведь средств устойчивой диагностики непосредственно контура низкого давления у ЭБУ нет . Напоминает первую часть статьи по «бедной смеси», однако пробег очень не большой, сам насос не может механически качать «периодически», а для ЭБУ топливного насоса рановато для подгорания силовых контактов или выхода из строя «ключа», да и где характерная ошибка по блоку — «низкое давление в рампе «, как говорится «чем дальше влез, тем дальше …» ))).Памятуя вторую часть –«идем в бак « … Конструкция совсем другая, чем это было в А5 …

Авто-Миг

Описание ошибки P0088 В двигателях Euro-III с топливной системой аккумуляторного типа (топливной рампой) управление давлением топлива осуществляется одним регулирующим клапаном (регулятором), используемым для перекрытия впускной или выпускной топливной линии. Управление впускной линией имеет недостаток, заключающийся в недостаточно быстром увеличении давления при пуске холодного двигателя или внезапном ускорении, поскольку процедура увеличения давления происходит за несколько ступеней, таких как топливный насос низкого давления * регулирующий клапан * топливный насос высокого давления * топливная рампа. И наоборот, управление выпускной линией выгодно отличается возможностью быстрого увеличения давления, но с другой стороны, имеет свои недостатки, такие как потеря мощности двигателя и повышение температуры топлива. Учитывая вышесказанное, для двигателей Euro-IV с аккумуляторной топливной системой разработан метод «двойного управления давлением», позволяющий легко обеспечить точное и быстрое повышение давления топлива при различных режимах двигателя. В этом методе одновременно используются входное давление от ТНВД и выходное давление от топливной рампы. Давление топлива повышается, если регулятор давления P-PRV (Pump Pressure Regulating Valve — регулирующий клапан давления насоса), установленный между насосом низкого давления и ТНВД (на стороне впуска), перекрывает топливную линию вследствие увеличения коэффициента заполнения управляющего сигнала, подаваемого с блока ЭБУД. В регуляторе давления в топливной рампе PRV (Pressure Regulator Valve — регулирующий клапан давления) при увеличении коэффициента заполнения управляющего сигнала, подаваемого с блока ЭБУД, давление в топливной рампе увеличивается, поскольку при этом перекрывается выпуск топливной рампы. В целях оптимизации управления давлением в топливной рампе при различных оборотах и нагрузке, ЭБУД управляет током как регулятора P-PRV (установленным на ТНВД), так и регулятора PRV (установленным на топливной рампе), по сигналу от датчика RPS. Если вследствие отказа механического или электрического характера не удается обеспечить требуемое давление в топливной рампе, ЭБУД поддерживает минимальное количество впрыскиваемого топлива, необходимое для возвращения на базу в аварийном режиме, и регистрирует код неисправности. Эта неисправность позволяет косвенным образом диагностировать механическое состояние топливной линии низкого давления, ТНВД, P-PRV и PRV и т. п. по выходным значениям тока P-PRV, PRV и RPS. Код P0088 регистрируется, если давление в топливной рампе окажется выше максимального значения. Причиной этого могут быть: 1) излишняя подача в топливную рампу; 2) недостаточный большой возврат топлива из топливной рампы; 3) КЗ на линию высокого уровня в датчике давления в топливной рампе.

Возможная причина ошибки P0088 Слишком высокое давление топлива P-PRV (блокирование в открытом состоянии) PRV (блокирование в закрытом состоянии) RPS (фиксация сигнала на уровне линии высокого напряжения)
