Сброс ошибки 5b00 canon mg5740

24.09.2017
Ремонт принтеров и МФУ Canon
0

Несколько слов о сбросе ошибки “Код поддержки: 5B00” в Canon PIXMA MG5740 (MG5700). Ошибку возможно сбросить несколькими способами…

Canon PIXMA MG5740 (MG5700) Код поддержки: 5B00 (5В00) – сброс ошибки

Рассмотрим первый вариант:

Простой способ, т.к. для сброса ошибки необходимо несколько нажатий кнопок и специальная программа Service tool 4905, нажав в которой одну кнопку ошибка сбросится. Service tool вы можете оплатить с неограниченной лицензией по времени для одного компьютера и на два дня:

Способ с программой сработает только в случае, если исправен сервисный режим в принтере Canon PIXMA MG5740.

Для входа в сервисный режим принтера Canon PIXMA MG5740 необходимо:

1. На выключенном принтере нажать и удерживать кнопку «СТОП»
2. Далее нажать и удерживать кнопку «Вкл.»
3. Теперь отпустить кнопку «СТОП» и нажать ее еще 5 раз
4. Отпустить кнопку «Вкл.»
5. Если после этого загорелся только зеленый индикатор включения, то вы успешно вошли в сервисный режим принтера и можно ошибку сбрасывать программой. Если загорелся еще и индикатор «Молния», то ошибку получится сбросить только с помощью паяльника (подробнее ниже). Также принтер определится на компьютере как CanonDevice:

Для наглядного понимания был снят видео ролик, где мы показали рабочий Service mod у Canon PIXMA MG5740 и весь процесс сброса ошибки, смотрим:

Принтер запустили в сервисном режиме, теперь скачиваете программу Service tool 4905, активируете ее (внимательно читайте описание к программе) и запускаете. В программе нажимаем кнопку “Set”, как это отмечено на фото ниже:

После успешного сброса, программа напишет “A function was finished” (см. фото ниже), после выключаете и включаете принтер, ошибка будет сброшена и вы сможете продолжить работу.

Второй способ подразумевает под собой снятие главной платы принтера, выпаивание микросхемы памяти и прошивка ее специальным содержимым с помощью программатора. Если программатора нет, вы можете заказать в нашем магазине уже прошитую микросхему, впаяв ее в принтер, ошибка будет сброшена.

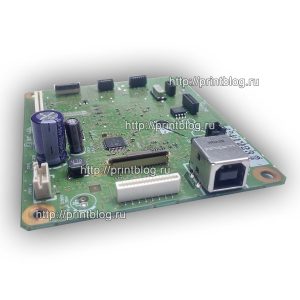

Микросхемы, которые необходимо прошить или заменить находятся на плате с лицевой и обратной стороны:

Третий рабочий вараинт: с помощью программы Printhelp и одноразового кода сброса.

Принцип сброса схож с первым вариантом, разница только в том, что Service tool 4905 – это многоразовая программа, а код для Printhelp необходимо оплачивать для каждого сброса.

1. Для сброса также запускаете принтер в сервисном режиме

2. Если принтер успешно запустился в сервисном режиме, значит с помощью Printhelp получится сбросить ошибку “Код поддержки: 5B00 (5В00)” в принтере Canon PIXMA MG5740 (MG5700)

3. Если сервисный режим не исправен, значит возвращаемся к второму описанному варианту.

Принтеры и МФУ Canon Pixma ведут учёт израсходованной краски в картриджах. В процессе работы и сервисной прочистки сопел часть отработанных чернил попадает мимо бумаги и скапливается в специальной ёмкости (Maintenance Box), в просторечии называемой «памперсом». Принтер никак не отслеживает физическую заполненность абсорбирующего наполнителя чернилами, но приблизительно оценивает по общему количеству выработанных чернил. В результате, принтер блокирует печать по достижении усреднённого предела заполнения картриджа отработки. Понять это можно по номеру ошибки 5B00 или попеременному миганию зелёного и жёлтого индикаторов на принтере семь раз. До этого может возникать 1700 ошибка, говорящая о том что скоро счётчик будет заполнен (полный список кодов ошибок). Счетчик иногда можно сбросить специальными программами – Canon Service Tool.

Зачем вообще сбрасывать «памперс»

В бытовых струйных принтерах Canon PIXMA вероятность возникновения ошибки, связанной с переполнением абсорбера, не высока. Для этого нужно печатать много и часто, так что с большей вероятностью из строя выйдет одна из деталей принтера (чаще всего печатающая голова). Хотя физическая заполненность «памперса» не всегда совпадает с показаниями счётчика, это не значит, что про последний можно забыть. При реальном переполнении картриджа отработки чернила могут потечь и привести к выходу принтера из строя. К тому же любые манипуляции с сервисным режимом и сбросом счётчиков приводят к потере гарантии на устройство. Прежде хорошенько подумайте, стоит ли оно того.

На ряде принтеров сброс «памперса» срабатывает только ДО возникновения ошибки 5B00. К счастью, Service Tool отображает показатели счётчика и их можно проверить заранее.

Вход в сервисный режим

Изменение показаний счётчиков принтера требует его запуска в сервисном режиме. Для этого используются клавиши «Включения» (или Power, изображается привычным кружком с чёрточкой) и «Продолжения» / «Отмены» (Resume, выглядит как вписанный в круг треугольник) на корпусе Canon PIXMA. Клавиши могут быть сенсорными, но принцип остаётся тем же. Принтер при этом должен быть подключен к компьютеру по USB.

Зачем вообще сбрасывать «памперс»

В бытовых струйных принтерах Canon PIXMA вероятность возникновения ошибки, связанной с переполнением абсорбера, не высока. Для этого нужно печатать много и часто, так что с большей вероятностью из строя выйдет одна из деталей принтера (чаще всего печатающая голова). Хотя физическая заполненность «памперса» не всегда совпадает с показаниями счётчика, это не значит, что про последний можно забыть. При реальном переполнении картриджа отработки чернила могут потечь и привести к выходу принтера из строя. К тому же любые манипуляции с сервисным режимом и сбросом счётчиков приводят к потере гарантии на устройство. Прежде хорошенько подумайте, стоит ли оно того.

На ряде принтеров сброс «памперса» срабатывает только ДО возникновения ошибки 5B00. К счастью, Service Tool отображает показатели счётчика и их можно проверить заранее.

Вход в сервисный режим

Изменение показаний счётчиков принтера требует его запуска в сервисном режиме. Для этого используются клавиши «Включения» (или Power, изображается привычным кружком с чёрточкой) и «Продолжения» / «Отмены» (Resume, выглядит как вписанный в круг треугольник) на корпусе Canon PIXMA. Клавиши могут быть сенсорными, но принцип остаётся тем же. Принтер при этом должен быть подключен к компьютеру по USB.

Для входа в сервисный режим:

1. Выключить принтер кнопкой и дождаться выключения. Если выключить нестандартно (то есть выдернуть кабель питания при включенном устройстве, может не входить в сервисный режим).
2. Зажимаем клавишу Отмена/Стоп.
3. Не отпуская зажатой клавиши «Отмена», нажмите кнопку Включить/Питание.
4. Не отпуская «Включить», отпустите «Отмену» и нажмите на неё чётко заданное количество раз (варьируется в зависимости от модели принтера, подробнее ниже). Индикатор рядом с кнопкой отмена должен реагировать на нажатия сменой цвета.
5. Отпустите обе кнопки. Индикатор может несколько раз мигнуть зелёным и затем загореться окончательно. Это означает, что печатающее устройство вошло в сервисный режим (на более современных моделях с ЖК-экраном загорится только индикатор питания, но экран останется чёрным). Если индикатор мигает или горит жёлтым — возникла другая ошибка, которую требуется исправить или вы что-то делаете не правильно.

Количество нажатий кнопки «Отмена» зависит от модели Canon PIXMA. Его можно определить самому, повторяя пункты с 1 по 5 с разным (от 2 до 9) количеством нажатий в 4 пункте. После каждой попытки выключаем принтер КНОПКОЙ выключения, включаем заново и пробуем снова. Далее мы приводим список моделей и количество необходимых нажатий, однако его точность и полноту мы не гарантируем – функция официально не документирована.

• 2 нажатия: iP1200, iP1300, iP1600, iP1700, iP1800, iP1900, iP2200, iP2500, iP2600, iP3600, iP4600, iP4700, iP4840, iP4850, Pro9000 MarkII, Pro9500 MarkII, IX7000, MP240, MP260, MP270, MP480, MP490, MP540, MP550, MP560, MP620, MP630, MP640, MP980, MP990.
• 3 нажатия: MP250,
• 4 нажатия: iP2700, iP7240.
• 5 нажатий: iP4840, iP4850, G1400, G2400, G3400, G4400, iP4940, MP280, MX320, MX330, MX340, MX860, MG5340, MG2245, MP230, MX494, MG3540, MG3550, TS5040.
• 6 нажатий: MG2140, MG2440 (и вся линейка MG2400 Series), MG5340, MG5140, MG5240, MG6140, MG8140, MX394.
• 7 нажатий: TS6140.

ВАЖНО! Кроме чёткого количества нажатий на клавишу отмена, требуется также выдерживать ритм между нажатиями, чтобы запустился именно сервисный режим. Далеко не всегда это получается с первого раза. Не забывайте между попытками извлекать из сети шнур питания и нажимать «Включить», а только после повторять попытку.

На большинстве принтеров и МФУ для сброса нужна специальная программа Service Tool, но на некоторых можно обойтись без нее. Например, на G1400, G2400, G3400, G4400 для сброса сделайте следующее (после входа в сервисный режим):

Использование Service Tool

Существует несколько версий Service Tool для сброса счётчика. Чем новее модель принтера, тем более поздняя версия программы нужна. Если не уверены, скачайте и попробуйте все — интерфейс у них одинаковый.

• Service-tool-v700.zip
• Service-tool-v1050.zip
• Service-tool-v2000.zip
• Service-tool-v3400.zip
• Service-tool-v3600.zip
• Service-tool-v4720.zip (пароль на архив 12345)
• Также в интернете можно легко найти ссылки на Service Tool 4904, 4905, 4906, 4907, 5301, 5303, 5306 для более новых устройств, но безопасность этих программ под вопросом – часто они содержат вирусы. Эти программы есть, например, на сайте easyfixs.blogspot.com, большинство их них заражены вирусами, но работают (!) – мы тестировали пару таких программ. Мы рекомендуем запускать программы на изолированном от интернета компьютере, а потом очищать его антивирусами или переустанавливать Windows.

Соответствие версий Service Tool моделям принтеров (полнота и точность списка не гарантируется, программа не документирована и работает нестабильно, в том числе из-за различий в ОС и драйверах):

• v700: iP1200, iP1300, iP1600, iP1700, iP1800, iP2200, iP2500, iP1900, iP2600.
• v2000: iP2700, iP3600, iP4600, iP4700, iP4840, iP4850, Pro9000 MarkII, Pro9500 MarkII, IX7000, MP240, MP250, MP260, MP270, MP480, MP490, MP540, MP550, MP560, MP620, MP630, MP640, MP980, MP990, MX320, MX330, MX860, MG2400, MG2440, MG5140, MG5150, MG5340.
• v3400: iP4940, MG2140, MG2245, MG3240, MG4240, MP230, MG3540, MX494
• v3600: iP7240.
• v4720/v4740: G1400, G2400, G3400.

Важно! Service Tool может конфликтовать с разными версиями операционных систем. При возникновении ошибок попробуйте запустить программу в режиме совместимости с Windows XP.

Последовательность действий:

1. После включения сервисного режима принтера запустите программу ServiceTool. Если программа не видит принтер, убедитесь, что он подключен к компьютеру. Если подключено больше одного печатающего устройства — выберете нужное.
2. Во вкладке «Main» программы есть пункт «Print» с кнопками «Test Print», «EEPROM» и «Nozzle Check». Распечатайте Test Print, чтобы убедится, что программа правильно определила устройство. На распечатанном листе будет строка D, это значение заполненности главного памперса. Приступайте к сбросу
3. В программе в секции «Ink Absorber Counter» есть графа «Counter Value» в процентном соотношении отображающая заполненность “памперса”. В графе «Clear Ink Counter» нажмите клавишу «Main», чтобы значение в «Counter Value» стало равно нулю. Если значение не обнулилось, попробуйте также нажать «Platen».
4. Сбросив счётчик, закройте Service Tool. Из папки «Принтеры и факсы» удалите копию устройства, установившегося в сервисном режиме.

Альтернативный способ

Для принтеров Canon PIXMA iP3600, iP4600, MG5140, MG5240 «памперс» также обнуляется программой PrintHelp.

1. Скачайте PrintHelp с официального сайта.
2. Установите и запустите.
3. В левом меню выберите принтер.

Во вкладке «Управление» в «Счётчиках отработки» нажмите на клавишу «Сбросить отработку»

Последовательность действий:

1. После включения сервисного режима принтера запустите программу ServiceTool. Если программа не видит принтер, убедитесь, что он подключен к компьютеру. Если подключено больше одного печатающего устройства — выберете нужное.
2. Во вкладке «Main» программы есть пункт «Print» с кнопками «Test Print», «EEPROM» и «Nozzle Check». Распечатайте Test Print, чтобы убедится, что программа правильно определила устройство. На распечатанном листе будет строка D, это значение заполненности главного памперса. Приступайте к сбросу
3. В программе в секции «Ink Absorber Counter» есть графа «Counter Value» в процентном соотношении отображающая заполненность “памперса”. В графе «Clear Ink Counter» нажмите клавишу «Main», чтобы значение в «Counter Value» стало равно нулю. Если значение не обнулилось, попробуйте также нажать «Platen».
4. Сбросив счётчик, закройте Service Tool. Из папки «Принтеры и факсы» удалите копию устройства, установившегося в сервисном режиме.

Альтернативный способ

Для принтеров Canon PIXMA iP3600, iP4600, MG5140, MG5240 «памперс» также обнуляется программой PrintHelp.

1. Скачайте PrintHelp с официального сайта.
2. Установите и запустите.
3. В левом меню выберите принтер.

Во вкладке «Управление» в «Счётчиках отработки» нажмите на клавишу «Сбросить отработку»

Проблемы с сервисным режимом

В моделях MG5640, MG5740 и ряде других может произойти сбой, который приводит к невозможности запуска устройства в сервисном режиме. То есть, после указанного количества нажатий на “Отмену”, загорается индикатор с молнией. В таком случае программный сброс как с помощью Service Tool, так и PrintHelp не поможет. Единственный способ решить проблему в данной ситуации – перепаивать микросхему на системной плате устройства. Обычно, данную процедуру делают в сервисных центрах, однако данное решение может быть и не оправданным с точки зрения экономии (издержки могут быть сравнимы с покупкой нового устройства).

Для сброса памперса, принтер должен входить в Service Mode Ваш принтер начал ругаться на ошибку 5B02 или 5B00? Данные ошибки сообщают о том, что абсорбер переполнен и требует замены. Обычно памперс принтера рассчитан не на один раз и при первом разе не требует физической замены, достаточно просто устранить ошибку, а для её устранения вам понадобится программа Canon Service Tool V5510. Приобретая разовый ключ для программы Canon Service Tool V5510, вы получаете возможность использовать весь функционал программы, а не только функцию обнуления абсорбера. Программа будет работать до её закрытия или перезагрузки вашего компьютера, следующий запуск потребует новый ключ, будьте внимательны.  Цена сброса 5$ (350руб.) или (2500 теңге)

Регистрация программы Canon Service Tool V5510

1. Скачайте Canon Service Tool V5510 по ссылке, пароль tradenix

2. Запустите файл ST_V5510, скопируйте данные из верхней строки Hardware ID

3. Перейдите на страницу оплаты и введите ранее скопированный ID, а так же ваш e-mail

Вход в сервисный режим(Service Mode)

1. Отключите питания принтера, зажмите и удерживайте кнопку Стоп нажмите и удерживайте кнопку Включить (не отпускайте кнопки)

2. Когда загорится индикатор питания, не отпуская кнопку Включить нажмите кнопку Стоп 5 раз

3. Принтер готов к работе в сервисном режиме

*Без сканера нажмите кнопку Стоп 6 раз

• Запустите принтер в сервином режиме.
• В строке «Ink Absorber Counter» выбрать «Counter Value = 0».
• Далее нажимаем кнопку SET и ОK
• Иногда необходимо сбрасывать не только Main счётчик, а ещё и Platen. В таком случае в разделе «Ink Absorber Counter» строке Absorber: в выпадающем меню вместо Main выбираем Platen – Set – OK

Перезагрузите принтер.

Ошибки при работе с Canon Service Tool V5510

Error code 006. Обычно означает, что принтер не введён в сервисный режим. Когда вы ввели принтер в сервисный режим, он определится как CanonDevice. Более редко ошибка 006 устраняется сменой USB-кабеля, порта USB или перезагрузкой компьютера.

Error code 009. Вы ввели принтер в сервисный режим, а он ругается на ошибку 009, что снова не так? Ошибка 009 сообщает о какой либо неисправности, кроме переполненного абсорбера. Например, это может быть неисправный или вовсе отсутствующий картридж.

Принтеры и мфу Canon Pixma учитывают расход чернил при печати и прочистке. В процессе эксплуатации порой приходится прибегать к прочистке сопел печатающей головки и часть чернил попадает в специальную ёмкость Maintenance Box. Для простоты maintenance box чаще всего называют просто «памперсом».

Принтер при этом лишь эмпирическим путем может оценить степень заполнения памперса — по общему количеству выработанных чернил. При достижении максимального уровня заполнения картриджа отработки принтер заблокирует печать.

При этом драйвер принтера выдаст сообщение об ошибке 5B00. Данная ошибка также сопровождается световой индикацией на самом принтере: зелёный и жёлтый светодиоды на принтере попеременно миганют семь раз.

Очень часто принтер предупреждает о скором наполнении памперса — ошибка 1700. Если принтер выдал её, то принтер считает, что памперс будет в скором времени заполнен.

Можно просто сбросить счетчик «памперса»? Или обязательно его менять?

В струйных принтерах Canon PIXMA вероятность возникновения ошибки, связанной с переполнением абсорбера, не высока. Если Вы печатаете в интенсивном режиме и часто прибегаете к прочистке печатающей головки то памперс наполняется быстрее. Но даже в таком режиме счетчик срабатывает как правило намного раньше.

Физическая заполненность «памперса» практически всегда совпадает с показаниями счётчика. Но надо помнить, что при реальном переполнении картриджа отработки чернила могут потечь в принтер и наружу и это приведет к выходу принтера из строя.

Так же стоит помнить, что любые манипуляции с сервисным режимом и сбросом счётчиков могут привести к потере гарантии на принтер или мфу.

Также обратите внимание, что у ряда принтеров Canon сброс «памперса» можно произвести лишь только ДО возникновения ошибки 5B00. Поэтому стоит заранее отслеживать показания счётчика с помощью утилиты Service Tool.

Вход в сервисный режим в принтерах Canon

Для изменения показаний счётчиков принтера требуется зайти в сервисный режим. Сделать это можно с помощью кнопок «Включение» и «Продолжение» / «Отмена».

На некоторых моделях аппаратов Canon кнопки могут быть сенсорными, но принцип остаётся тем же. Принтер при этом должен быть подключен к компьютеру по USB.

Вход в сервисный режим:

1. Отключаем печатающее устройство кнопкой «Включения».
2. Зажимаем клавишу «Отмена».
3. Не отпуская зажатой клавиши «Отмена» нажимаем кнопку «Включить».
4. Когда принтер запуститься, не отпуская «Включить» отпускаем кнопку «Отмена» и нажимаем на неё заданное количество раз, в зависимости от модели принтера (подробности ниже).

   Индикатор устройства должен реагировать на нажатия сменой цвета с зелёного на жёлтый, а затем обратно на зелёный.

5. Отпускаем обе кнопки.
   Индикатор должен несколько раз мигнуть зелёным и затем загореться окончательно.

   Это означает, что печатающее устройство вошло в сервисный режим. Если индикатор мигает или горит жёлтым — возникла другая ошибка, которую требуется исправить или вы что-то делаете не правильно.

Количество нажатий кнопки «Отмена» от 2 до 9 зависит от модели Canon PIXMA. Его можно определить самому, повторяя пункты с 1 по 5 с разным количеством нажатий кнопки «Отмена».

После каждой попытки выключаем принтер из розетки, подключаем заново и пробуем снова.

Далее мы приводим примерные данные по количеству необходимых нажатий, однако это лишь приблизительная информация:

• 2 нажатия:
  iP1200, iP1300, iP1600, iP1700, iP1800, iP1900, iP2200, iP2500, iP2600, iP3600, iP4600, iP4700, iP4840, iP4850, Pro9000 MarkII, Pro9500 MarkII, IX7000, MP240, MP250, MP260, MP270, MP480, MP490, MP540, MP550, MP560, MP620, MP630, MP640, MP980, MP990
• 4 нажатия:
  iP2700, iP7240
• 5 нажатий:
  iP4840, iP4850, G1400, G2400, G3400, G4400, iP4940, MP280, MX320, MX330, MX340, MX860, MG5340, MG2245, MP230, MX494, MG3540, MG3550
• 6 нажатий:
  MG2140, MG2440 (вся линейка MG2400 Series), MG5340, MG5140, MG5240, MG6140, MG8140, MX394

Использование Service Tool для сброса счётчиков

На сегодняшний момент существует несколько версий Service Tool. Эту утилиту можно использовать для сброса счётчика памперса.

Утилита постоянно развивается — выходят новые версии с подержкой новых моделей принтеров и мфу Canon. В некоторых случаях для определения подходящей версии утилиты приходится скачать и попробовать несколько версий — интерфейс у них одинаковый.

• Service-tool-v700.zip
• Service-tool-v1050.zip
• Service-tool-v2000.zip
• Service-tool-v3400.zip
• Service-tool-v3600.zip
• Service-tool-v4720.zip

Соответствие (примерное) версий Service Tool моделям принтеров:

• v700: iP1200, iP1300, iP1600, iP1700, iP1800, iP2200, iP2500, iP1900, iP2600.
• v2000: iP2700, iP3600, iP4600, iP4700, iP4840, iP4850, Pro9000 MarkII, Pro9500 MarkII, IX7000, MP240, MP250, MP260, MP270, MP480, MP490, MP540, MP550, MP560, MP620, MP630, MP640, MP980, MP990, MX320, MX330, MX860, MG2400, MG2440, MG5140, MG5150, MG5340.
• v3400: iP4940, MG2140, MG2245, MG3240, MG4240, MP230, MG3540, MX494
• v3600: iP7240.
• v4720/v4740: G1400, G2400, G3400.

Важно! Service Tool может конфликтовать с разными версиями операционных систем. При возникновении ошибок рекомендуем запустить программу в режиме совместимости с Windows XP.

Последовательность действий для сброса памперса:

1. После входа в сервисный режим принтера запустите программу ServiceTool. Если программа не видит принтер, убедитесь, что он подключен к компьютеру. Если подключено больше одного печатающего устройства — выберете нужное.
2. Во вкладке «Main» программы выбираем пункт «Print» с кнопками «Test Print», «EEPROM» и «Nozzle Check». Распечатайте с помощью «Nozzle Check» тестовую страницу, чтобы убедится, что программа правильно определила устройство.
3. В разделе «Ink Absorber Counter» в поле «Counter Value» указан процент заполнения “памперса”.
   Переходим к «Clear Ink Counter» и нажимаем клавишу «Main». При удачном сбросе значение в «Counter Value» должно сброситься в ноль.
   Если значение не обнулилось, попробуйте также нажать «Platen».
4. После сброса счётчика памперса, закройте Service Tool и на компьютере удалите из папки «Принтеры и факсы»  копию принтера, которая была создана при использовании сервисного режима.

Альтернативный способ сброса памперса

Для принтеров Canon PIXMA iP3600, iP4600, MG5140, MG5240 «памперс» можно попробовать обнулить программой PrintHelp.

1. Скачайте PrintHelp с официального сайта.
2. Установите и запустите.
3. В левом меню выбираем наш принтер.
4. Переходим во вкладку «Управление»  и в разделе «Счётчик(и) отработки» просто нажимаем на клавишу «Сбросить отработку»



   Рабочее окно программы PrintHelp
